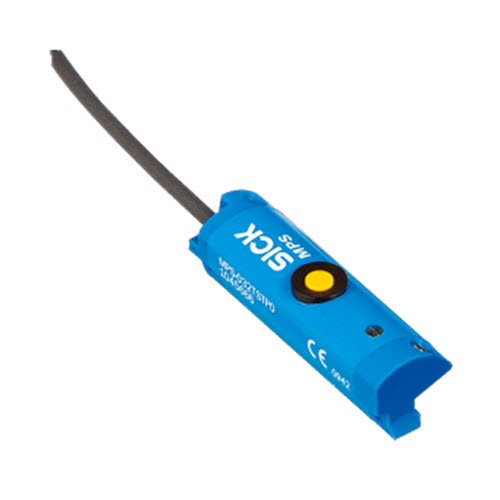

MPS-032TSTP0 SICK Sensor de posición 1045666

Datos técnicos detallados Características Estructura del cilindro Ranura en T Estructuras de los cilindros con adaptador Cilindros circulares Cilindros con barra de tracción y cilindros perfilados Cilindros con ranura de cola de milano Carril SMC CDQ2 Carril SMC ECDQ2 Cilindros SMC con ranura en C Margen de medida 32 mm 1) Longitud de caja 45 mm Función de salida Analógica Características eléctricas Cable CC de 4 hilos Salida analógica (tensión) 0 V … 10 V 2) Salida analógica (intensidad) 4 mA … 20 mA 2) Grado de protección IP67 3) Ajuste Panel de control de aprendizaje Programar las salidas analógicas Restablecimiento del campo de medición al ajuste de fábrica 1) ± 1 mm. 2) El sensor activa sólo la salida conmutada correspondiente. 3) Conforme a EN 60529. Mecánica/Electrónica Tensión de alimentación 15 V DC … 30 V DC Consumo de corriente 22 mA, sin carga 1) Salida de tensión. 2) FSR: Full Scale Range; campo máx. de medición. 3) A 25 °C, error de linealidad (desviación máxima) en función de la curva de respuesta y de la función de desviación mínima. 4) A 25 °C, exactitud de repetición durante el movimiento de imanes en una dirección. 5) Solo en el funcionamiento estándar, no en el modo IO-Link. 6) Bajo influencias transitorias, se pueden producir desviaciones del valor medido analógico durante un máximo de 100 ms. 2 SENSORES PARA CILINDROS | SICK Hoja de datos de producto | 2024-04-22 22:49:49 Sujeto a cambio sin previo aviso MPS-032TSTP0 | MPS-T SENSORES DE POSICIÓN Resistencia máx. de carga ≤ 500 Ω Salida de corriente, a 24 V Resistencia mín. de carga ≥ 2 kΩ 1) Clase de protección III Demora antes de disponibilidad 1,5 s Intensidad magnética típ. requerida. 4 mT … 30 mT Resolución típ. 0,03% FSR (máx. >= 0,05 mm) 2) Error de linealidad típ. 0,3 mm 3) Precisión de repetición típica 0,06% FSR (>= 0,1 mm) 4) Velocidad de exploración típ. 1 ms 5) Protección frente a inversión de polaridad Sí Protección contra cortocircuitos Sí LED de estado de conmutación Sí Aprendizaje Sí Operación a temperatura ambiente–20 °C … +70 °C Resistente a impactos y oscilaciones 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Según EN 60947-5-7 6) Tipo de conexión Cable con conector macho M8 de 4 polos, 0,3 m Detalle de tipo de conexión Propiedades de congelación No deformar el cable por debajo de los 0 °C Sección del conductor 0,08 mm² Diámetro del cable Ø 2,6 mm Radio de curvatura Con tendido de cable fijo > 5 veces el diámetro del cable En movimiento > 10 veces el diámetro del cable Salida de cables Axial Material Carcasa Plástico Cable PUR N.º de archivo UL NRKH.E181493 & NRKH7.E181493 1) Salida de tensión. 2) FSR: Full Scale Range; campo máx. de medición. 3) A 25 °C, error de linealidad (desviación máxima) en función de la curva de respuesta y de la función de desviación mínima. 4) A 25 °C, exactitud de repetición durante el movimiento de imanes en una dirección. 5) Solo en el funcionamiento estándar, no en el modo IO-Link. 6) Bajo influencias transitorias, se pueden producir desviaciones del valor medido analógico durante un máximo de 100 ms.
