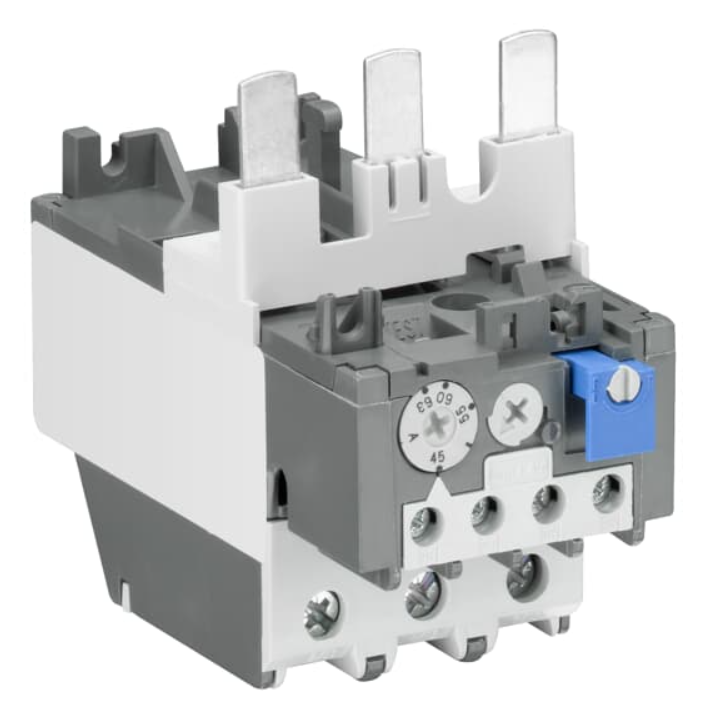

1SAZ321201R2004 ABB TA75DU-52M Relevador Termico

1SAZ321201R2004 ABB TA75DU-52M Relevador Termico

Relé de Sobrecarga Térmico ABB TA75DU-52M 52A 690V para contactores de las líneas AX50…80.

Technical

• Tensión nominal de operación: Main Circuit 690 V AC, Main Circuit 440 V DC
• Corriente nominal de funcionamiento (Ie): 52 A
• Número de polos: 3
• Número de contactos auxiliares NC: 1
• Número de contactos auxiliares NO: 1
• Número de postes protegidos: 3
• Corriente térmica convencional de aire libre (Ith): Auxiliary Circuit NC 5 A, Auxiliary Circuit NO 5 A
• Grado de protección: Housing IP20
• Main Circuit Terminals IP20
• Capacidad de conexión del circuito auxiliar: Flexible 1/2x 0.75 … 2.5 mm², Rigid 1/2x 0.75 … 4 mm²
• Longitud de pelado del cable: Auxiliary Circuit 9 mm, Main Circuit 14 mm

Adecuado para:

• AX50
• AX65
• AX80

Normas:

• CSA 22.2 No. 14
• IEC/EN 60947-1
• IEC/EN 60947-4-1
• IEC/EN 60947-5-1
• UL 508
• Technical UL/CSA
• Tensión máxima de funcionamiento UL/CSA:
• Main Circuit 600 V AC
• Clasificación de los contactos UL/CSA: (NC:) B600, (NO:) C600
• Capacidad de conexión del circuito principal UL/CSA: Flexible 1/2x 8-1 AWG, Stranded 1/2x 8-1 AWG
• Par de apriete UL/CSA: Auxiliary Circuit 12 in·lb, Main Circuit 40 in·lb

Ambiente

• Temperatura ambiente: Funcionamiento -25 … +55 °C, Operation Compensated -25 … +55 °C, Almacenamiento -40 … +70 °C
• Resistencia a los golpes según IEC 60068-2-27: 25g 2 shocks 13 ms
• Estado de RoHS: Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019

Certificados y Declaraciones (Número de Documento)

• Certificado CB: 1SAA941014-2001
• Certificado CCS: 1SAA941000-0901
• Certificado CQC: CQC2016010309922937
• Declaración de conformidad – CCC: 2020980304001322
• Declaración de conformidad – CE: 1SAD101100-3501
• Certificado EAC: 1SAA941002-2701
• Certificado RMRS: 1SAA941000-0704
• Certificado UL: E48139-19970506

Clasificaciones

• ETIM 5: EC000106 – Thermal overload relay
• ETIM 6: EC000106 – Thermal overload relay
• ETIM 7: EC000106 – Thermal overload relay
• ETIM 8: EC000106 – Thermal overload relay

Dimensiones:

• Ancho del product: 54 mm
• Alto del producto: 90 mm
• Largo del product: 111 mm
• Peso del product: 0.335 kg
