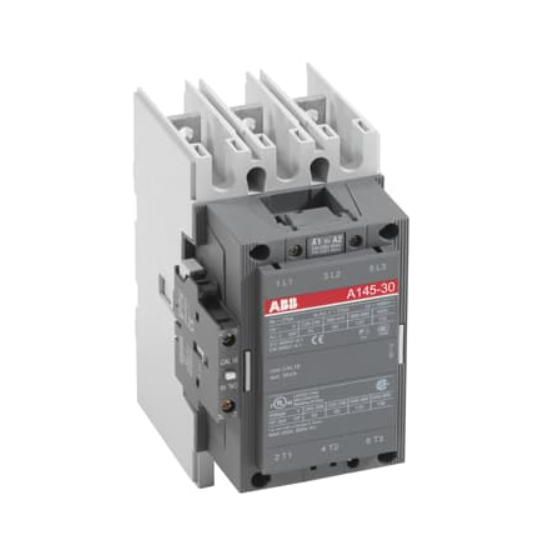

1SFL471001R8411 ABB A145-30-11-84

1SFL471001R8411 ABB A145-30-11-84

A 3-phase Contactor suitable for various applications such as Motor starting, Isolation, By-pass and Distribution application up to max 1000 V.Operated with control voltage, versions from 24….690 AC, 50 and 60 Hz

Dimensiones

• Ancho del product: 111.5 mm
• Largo del product: 160 mm
• Alto del producto: 196 mm
• Peso del product: 2.9 kg

Technical

• Número de contactos principales NO: 3
• Número de contactos principales NC: 0
• Número de contactos auxiliares NO: 1
• Número de contactos auxiliares NC: 1
• Tensión nominal de operación: Main Circuit 690 V
• Frecuencia nominal (f): Main Circuit 50 / 60 Hz
• Corriente térmica convencional de aire libre (Ith): acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 250 A
• Corriente nominal de funcionamiento AC-1 (Ie):
  (1000 V) 40 °C 180 A
  (1000 V) 55 °C 180 A
  (1000 V) 70 °C 180 A
  (690 V) 40 °C 250 A
  (690 V) 55 °C 230 A
  (690 V) 70 °C 180 A
• Potencia operativa nominal AC-3 (Pe):
  (415 V) 75 kW
  (440 V) 75 kW
  (500 V) 90 kW
  (690 V) 110 kW
  (380 / 400 V) 75 kW
  (220 / 230 / 240 V) 45 kW
• Capacidad de rotura nominal AC-3: 8 x Ie AC-3
• Capacidad nominal de fabricación AC-3: 10 x Ie AC-3
• Dispositivos de protección contra cortocircuitos: gG Type Fuses 315 A
• Frecuencia máxima de conmutación eléctrica:
  (AC-1) 300 cycles per hour
  (AC-2 / AC-4) 150 cycles per hour
  (AC-3) 300 cycles per hour
• Tensión nominal soportada por impulsos (Uimp): Main Circuit 8 kV
• Durabilidad mecánica: 5 million
• Frecuencia máxima de conmutación mecánica: 3600 cycles per hour
• Límites de funcionamiento de la bobina: (acc. to IEC 60947-4-1) 0.85 x Uc Min. … 1.1 x Uc Max. (at θ ≤ 70 °C)
• Tensión nominal del circuito de control (Uc):
  50 Hz 110 V
  60 Hz 110 … 120 V

Technical UL/CSA

• Tamaño NEMA: 4
• Tensión máxima de funcionamiento UL/CSA: Main Circuit 600 V
• Clasificación de uso general UL/CSA: (600 V AC) 230 A
• Potencia nominal UL/CSA:
  (200 V AC) Three Phase 40 hp
  (208 V AC) Three Phase 40 hp
  (220 … 240 V AC) Three Phase 50 hp
  (440 … 480 V AC) Three Phase 100 hp
  (550 … 600 V AC) Three Phase 125 hp
