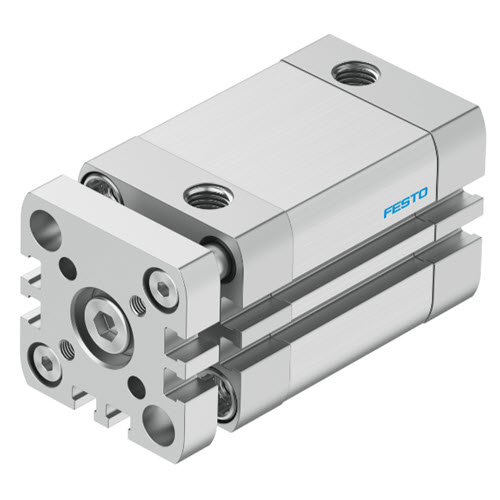

ADNGF-32-30-P-A Festo Cilindro compacto 554243

Carrera30 mm
Diámetro del émbolo32 mm
Basado en la normaISO 21287
AmortiguaciónAmortiguación por topes elásticos/placas en ambos lados
Posición de montajeCualquiera
Forma constructivaÉmbolo Vástago Camisa perfilada
Detección de posiciónPara sensor de proximidad
Seguridad torsional/guíaBarra de guía con yugo
Presión de funcionamiento0.1 MPa … 1 MPa
Presión de funcionamiento1 bar … 10 bar
Modo de funcionamientoDoble efecto
Medio de funcionamientoAire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de trabajo/mandoAdmite funcionamiento con lubricación (lo cual requiere seguir utilizándolo)
Clase de resistencia a la corrosión CRC2 – riesgo de corrosión moderado
Conformidad PWISVDMA24364-B1/B2-L
Temperatura ambiente-20 °C … 80 °C
Energía de impacto en las posiciones finales0.4 J
Fuerza teórica con 6 bar, retorno415 N
Fuerza teórica con 6 bar, avance483 N
Masa móvil175 g
Peso del producto422 g
Conexión neumáticaG1/8
Nota sobre el materialConformidad con la Directiva RoHS
Material tornillos con collarAcero
Material de la tapaAleación forjada de aluminio anodizado
Material de las juntasTPE-U(PUR)
Material de la placa finalAleación forjada de aluminio anodizado
Material del vástagoAcero de alta aleación
Material de la camisa del cilindroAleación forjada de aluminio, superficie pulida y anodizada
